Thiết kế, cung cấp, lắp đặt hệ thống sấy khí dùng steam tại nhà máy thép CSVC

Công Ty Cổ Phần China Steel & Nippon Steel Việt Nam (CSVC) là một trong những công ty sản xuất thép tiên tiến trên thế giới tọa lạc tại tỉnh Bà Rịa-Vũng Tàu, Việt Nam. Được thành lập dựa trên cơ sở liên doanh giữa các tập đoàn thép hàng đầu trong ngành công nghiệp sản xuất thép toàn cầu của Nhật Bản và Đài Loan, trong đó Tập đoàn China Steel (CSC) và Tập đoàn Nippon Steel (NSC) là hai cổ đông lớn nhất của CSVC.

Với công nghệ tiên tiến cùng trang thiết bị kỹ thuật cao được nhập khẩu từ các công ty mẹ, CSVC hiện đang tập trung sản xuất và kinh doanh 04 sản phẩm chính: Thép cuộn Tẩy gỉ & Phủ dầu (PO) , Thép cuộn Cán nguội (CR) , Thép cuộn Mạ kẽm (CG) và Thép cuộn Điện từ (ES). Các sản phẩm của CSVC có tính ứng dụng cao, được sử dụng rộng rãi trong nhiều lĩnh vực, là nguyên liệu đầu vào phục vụ các ngành công nghiệp sản xuất ô tô, thiết bị điện tử, phụ tùng cơ khí, máy móc thiết bị, đồ gia dụng, xây dựng ... và nhiều ngành công nghiệp khác, tạo điều kiện cho khách hàng có được những thành phẩm cuối cùng như ý muốn.

Trong quy trình sản xuất thép, nhà máy thép CSVC có sử dụng rất nhiều loại thiết bị trao đổi nhiệt như: Thiết bị trao đổi nhiệt dạng ống, bộ trao đổi nhiệt dạng tấm, két giải nhiệt dầu dùng gió, Bộ trao đổi nhiệt dạng ống cánh, bộ thu hồi nhiệt thải, heater điện, bộ làm mát dầu thuỷ lực,…

Yêu cầu của nhà máy thép CSVC

- Khí nén cao áp 6-7 bar 10,000 m3/h, nhiệt độ dưới 25 độ C, được phun lên bề mặt để nguội thép có nhiệt độ quá thấp, gây ra biến cứng đột ngột không tốt cho sản phẩm thép.

- Yêu cầu: Đơn vị thiết kế tư vấn, thiết kế và lắp đặt hệ thống gia nhiệt khí nén 6- bar lên 35-40 độ C trước khi phun lên bề mặt sản phẩm thép. Yêu cầu khí nén không được tổn thất áp trên 0,3 bar

- Khó khăn: Khí nén có áp suất cao tới 6-7 bar và tốc độ biến thiên đột ngột khi vận hành, các sản phẩm trao đổi nhiệt dùng để sấy rất dễ hỏng hóc khi làm việc với điều kiện này

- Phương Án của các nhà thầu khác: Dùng heater điện để sấy khí nén. Tuy nhiên với công suất 45-60KWh điện, một năm chi phí tiêu hao cho điện cần tới hơn 700,000,000 VNĐ và tuổi bền của heater điện kém, nhanh hỏng thường chỉ 12-15 tháng.

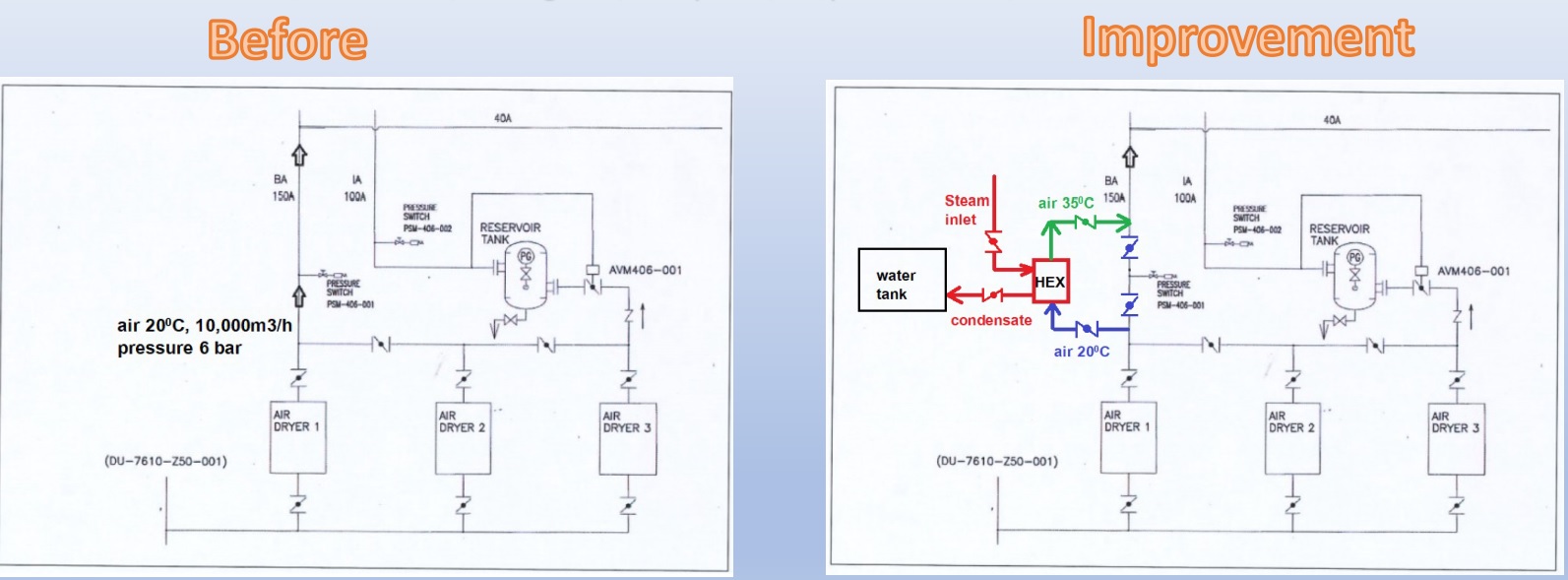

Hải Chương tư vấn hệ thống sấy khí nén cao áp cho nhà máy thép CSVC:

- Hải Chương tư vấn nhà máy, chọn phương án sấy khí nén cao áp sử dụng bộ trao đổi nhiệt dạng ống có kết cấu đặc biệt bên trong

- Bộ trao đổi nhiệt dạng ống với kết cấu đặc biệt bên trong, cho phép sấy khí nén cao áp mà không gây tổn thất áp lớn.

- Dễ dàng điều chỉnh lưu lượng khí nén và nhiệt độ khí sau sấy theo mong muốn

- Nguồn nhiệt nóng chỉ là hơi nóng dư thừa sau sản xuất, lượng tiêu thụ rất nhỏ, đường hơi nước nóng chỉ cần áp chưa đến 2 bar với đường ống dẫn DN25 rất nhỏ

- Phương án này ưu điểm tuyệt đối về chi phí đầu tư ban đầu và chi phí vận hành. Không phát sinh các chi phí về điện, thay thế thiết bị trong thời gian dài.

- Khí nén cao áp bị tổn thất rất nhỏ và hoàn toàn có thể thay đổi nhiệt độ theo lưu lượng nhà máy mong muốn

- Sấy khí nén cao áp dùng bộ trao đổi nhiệt dạng ống kết cấu đặc biệt, cho phép tuổi bền thiết bị không dưới 5 năm. Đảm bảo ROI tốt và thời gian thu hồi vốn nhanh chóng

1. Hải Chương thiết kế, cung cấp, lắp đặt hệ thống sấy khí nén cao áp dùng hơi nước tại nhà máy thép CSVC

Công ty TNHH Thương Mại Dịch Vụ Kỹ Thuật Hải Chương chuyên cung cấp, thi công lắp đặt, thay thế bộ sấy khí, bộ gia nhiệt khí, bộ làm mát khí.

Hải Chương là đại lý uỷ quyền của ALLIED HEAT TRANSFER, THOMPSON HEAT TRANSFER, AIDEAR,… tại Việt Nam, ngoài ra chúng tôi còn tư vấn thiết kế, cung cấp nhiều dòng sản phẩm trao đổi nhiệt của các thương hiệu Nhật Bản, Đài Loan, Hàn Quốc, Trung Quốc…

- Bộ trao đổi nhiệt dạng ống có kết cấu ruột đặc biệt cho phép sấy khí nén cao áp với tổn thất áp rất nhỏ và tuổi bền cao

Bộ trao đổi nhiệt dạng ống có kết cấu ruột đặc biệt cho tổn thất áp dòng khí rất nhỏ

Quá trình lắp đặt bộ sấy khí nén cao áp dạng ống có kết cấu đặc biệt

- Việc lắp đặt bộ sấy khí nén cao áp gặp nhiều khó khăn do không gian thi công chật chội, vướng nhiều vật cản, khí tươi ít, mùi hôi dầu thải và ánh sáng hạn chế, công tác chống cháy nổ phải được đảm bảo khắt khe.

- Các vị trí đường ống khí nén cao áp chạy sát mép tường dẫn tới khó thi công hàn cắt

Hình ảnh lắp đặt, thi công hệ thống sấy khí nén cao áp dùng steam tại nhà máy thép CSVC

- Vật tư phụ di chuyển lên xuống cần phải chờ palang, cáp kéo lên xuống và phải di chuyển quãng đường dài bằng xe nâng tay

- Sau khi lắp đặt, bộ sấy khí được bọc bảo ôn và dọn vệ sinh sạch sẽ khu vực thi công.

- Chạy test liên tục trong 7 ngày, cài đặt chế độ làm việc thay đổi theo điều kiện sản xuất của nhà máy thép CSVC, không phát sinh sự cố và công trình được nghiệm thu hoàn tất.

Bộ trao đổi nhiệt dạng ống có kết cấu ruột đặc biệt cho phép sấy khí nén cao áp với tổn thất áp rất  nhỏ

2. Những giá trị, lợi ích của bộ sấy khí nén cao áp có kết cấu đặc biệt

- Khác với phương án sấy khí nén cao áp dùng heater điện, phương án sấy khí dùng hơi nước nóng (steam) cho hiệu suất cao như mong muốn và dễ dàng điều chỉnh lưu lượng, nhiệt độ khí nén cao áp mà không dễ gây ra hỏng hóc, ảnh hưởng tới tuổi bền của các thiết bị khác.

- Tiêu hao năng lượng quy đổi ra chi phí (VNĐ, USD) của phương pháp sấy khí nén cao áp dùng steam rất nhỏ, trong trường hợp này nhà máy chỉ sử dụng một lượng hơi dư thừa trên đường ống hồi, áp suất chưa tới 2 bar với kích thước đường ống DN25 đã có thể sấy lượng khí nén lưu lượng tới 10,000m3/h. So với dùng heater điện, chi phí tiêu hao cho điện năng tới 700,000,000 VNĐ/năm

- Tuổi bền của bộ trao đổi nhiệt dạng ống có kết cấu đặc biệt rất dài, có thể tới 5-7-10 năm và hoàn toàn có thể thay thế từng phần, bảo dưỡng hoặc kéo dài tuổi thọ thiết bị.

Báo cáo, so sánh giá trị mang lại của bộ sấy khí dạng ống cho khí nén cao áp so với phương án dùng heater điện
